K3V112 পাম্প যন্ত্রাংশ: সনাক্তকরণ এবং মেরামত কিট গাইড

একটি নেমপ্লেটে "K3V112" একটি অংশের তালিকা নির্দেশ করে না। কাওয়াসাকি পাম্পটিকে একক, টেন্ডেম বা সমান্তরাল একক হিসাবে তৈরি করে, ঘড়ির কাঁটার দিকে এবং কাউন্টার-ঘড়ির কাঁটার দিকে ঘূর্ণন, পিটিও সহ বা ছাড়া। যন্ত্রাংশ বিক্রেতারা একই নামে একাধিক ড্রাইভ-শ্যাফ্ট স্প্লাইন, টিল্টিং-পিনের দৈর্ঘ্য এবং পাইলট-পাম্পের ধরন তালিকাভুক্ত করে। এই ভেরিয়েন্টগুলি হল যেখানে K3V112 পাম্পের যন্ত্রাংশগুলির জন্য একটি অর্ডার ভুল হয়ে যায়, এমনকি অংশের নামটি সঠিক হলেও৷



এই নির্দেশিকাটি মেরামতের দোকান, যন্ত্রাংশ ক্রেতা এবং রক্ষণাবেক্ষণ লিডদের জন্য যারা ইতিমধ্যেই জানেন যে তাদের একটি K3V112 আছে এবং কি কিনবেন তা সিদ্ধান্ত নিতে হবে। এটি কভার করে যে কোন অংশগুলি কোন সমাবেশের অন্তর্গত, কোনটি পাম্প সংস্করণের সাথে পরিবর্তিত হয়, কীভাবে একটি সিল কিট, একটি ঘূর্ণমান গোষ্ঠী, একক অংশ এবং একটি প্রতিস্থাপন পাম্পের তুলনা করা যায় এবং পাম্পটি একসাথে ফিরে আসার পরে তার কী প্রয়োজন। এটি disassembly পদক্ষেপ বা নিয়ন্ত্রক সমন্বয় কভার না. Kawasaki-এর ক্যাটালগ বলে যে পাম্পটিকে অনুমোদন ছাড়া আলাদা করা উচিত নয় এবং যেখানে এটি অনিবার্য, শুধুমাত্র একজন অনুমোদিত ব্যক্তির দ্বারা, যাতে সেই কাজটি আপনার সঠিক মডেলের জন্য জারি করা পরিষেবা ম্যানুয়ালের সাথে সম্পর্কিত।

"K3V112" এর পরে অক্ষরগুলি সিদ্ধান্ত নেয় কোন অংশগুলির তালিকা প্রযোজ্য, তাই আপনি কোনও অংশ দেখার আগে পুরো মডেল কোডটি রেকর্ড করুন৷ কাওয়াসাকির K3V/K5V ক্যাটালগ এই ক্রমে কোডের অবস্থান নির্ধারণ করে (কাওয়াসাকি হেভি ইন্ডাস্ট্রিজ, ক্যাটালগ KPM1410, অক্টোবর 2014).

প্রতিটি বিকল্প প্রতিটি আকারে দেওয়া হয় না। 112 আকারের জন্য, ক্যাটালগের রেঞ্জ চার্ট K3V112S, K3V112DT, K3V112DTP এবং K3V112DP দেখায়। এর নিয়ন্ত্রক সারাংশ নিয়ন্ত্রক কোডগুলিকে টোটাল হর্সপাওয়ার, নেতিবাচক প্রবাহ, ধনাত্মক প্রবাহ এবং লোড{11}}সেন্সিং কন্ট্রোলের মতো নিয়ন্ত্রণের জন্য সংযুক্ত করে। একজন সরবরাহকারীর কোডটি মুদ্রিত হিসাবে প্রয়োজন, এটি আপনার পড়ার নয়।

ওরিয়েন্টেশনের জন্য, কাওয়াসাকি সিরিজটিকে 34.3 MPa রেট এবং 39.2 MPa পিক প্রেসারে এবং 112 সাইজের সর্বোচ্চ স্ব-প্রাইমিং স্পিডে 2,360 মিনিট⁻¹ (কাওয়াসাকি হেভি ইন্ডাস্ট্রিজ) ক্যাটালগ সেই গতির সাথে শর্ত সংযুক্ত করে: সর্বোচ্চ স্থানচ্যুতি, এবং −0.01 MPa বা তার উপরে একটি স্তন্যপান চাপ। এগুলি পাম্প রেটিং, অংশগুলির জন্য গ্রহণযোগ্যতা মান নয়।

যদি নেমপ্লেটটি অনুপস্থিত বা অপঠিত হয়, আমাদের নির্দেশিকাএর নেমপ্লেট থেকে একটি হাইড্রোলিক পাম্প সনাক্ত করাফলব্যাক পদ্ধতিগুলি কভার করে।

অর্ডার করা সহজ, এবং উদ্ধৃতিগুলি তুলনা করা সহজ, যখন অংশগুলি একের পর এক তালিকাভুক্ত করার পরিবর্তে সমাবেশের মাধ্যমে গোষ্ঠীবদ্ধ করা হয়। নীচের গ্রুপিং আমাদের, বিক্রেতাদের প্রকাশিত অংশ টেবিলের অংশ নাম থেকে নির্মিত. এটি একটি অভিযোজন মানচিত্র, উপকরণের বিল নয়। আপনার সঠিক মডেল কোডের জন্য আইটেম নম্বর এবং প্রতি-পাম্পের পরিমাণ অবশ্যই অংশ তালিকা থেকে আসতে হবে।

চারটি অংশের ধরন একাধিক সংস্করণে বিক্রি হয়, এবং অর্ডার দেওয়ার আগে প্রতিটির পুরানো অংশের বিরুদ্ধে পরীক্ষা করা প্রয়োজন। নীচের সংস্করণগুলি হল যা দুটি আফটার মার্কেট পার্টস বিক্রেতারা প্রকাশ করেছে, 9 অক্টোবর 2026-এ চেক করা হয়েছে (মিশন হাইড্রলিক্স; হাইড্রা পার্টস ইউএসএ) উভয়ই বিক্রির অংশ সহ বাণিজ্যিক উত্স, এবং কোনো তালিকাই সম্পূর্ণ নয়। এগুলিও সম্পর্কিত: মিশন হাইড্রা পার্টস ইউএসএ এর অনলাইন খুচরা পরিবেশক হিসাবে নাম দেয়, তাই একটি তালিকা স্বাধীনভাবে অন্যটিকে নিশ্চিত করে না। তারা দেখায় যে সংস্করণ বিদ্যমান। তারা দেখায় না কোনটি আপনার পাম্পের সাথে ফিট করে।

প্রথম সারিতে, হাতটি ভালভ প্লেটের অন্তর্গত। সমাবেশের জন্য মিশনের পণ্য পৃষ্ঠা তালিকাভুক্ত করে একটি সিলিন্ডার ব্লক এবং একটি ডান-হাতে (ঘড়ির কাঁটার দিকে) ভালভ প্লেট (মিশন হাইড্রলিক্স) কোন বিক্রেতা বলেন না যে কোন অ্যাসেম্বলি সামনের বা পিছনের পাম্পে যায়, বা প্রদত্ত পাম্পের ঘূর্ণনে কীভাবে R এবং L ম্যাপ করে। লেবেল থেকে অনুমান করবেন না। আপনার মডেল কোডের অংশ তালিকার বিপরীতে অংশ সংখ্যা দ্বারা এটি নিশ্চিত করুন।

শ্যাফটে, কাওয়াসাকির ক্যাটালগ ডাইমেনশন টেবিল K3V112 শ্যাফ্টের প্রান্তের জন্য 14-দাঁতের JIS B 1603 স্প্লাইন দেয়। বিক্রেতার তালিকার অন্যান্য গণনাগুলি হল আপনার শ্যাফ্টের দাঁত গণনা করার কারণ।

টিল্টিং পিনে, তালিকাটি কোন দুটি পয়েন্টের মধ্যে দৈর্ঘ্য পরিমাপ করা হয়েছে তা না বলে দুটি দৈর্ঘ্য দেয়৷ আপনার পরিমাপের সাথে মেলানোর আগে সরবরাহকারীকে জিজ্ঞাসা করুন চিত্রটি কোন মাত্রা নির্দেশ করে।

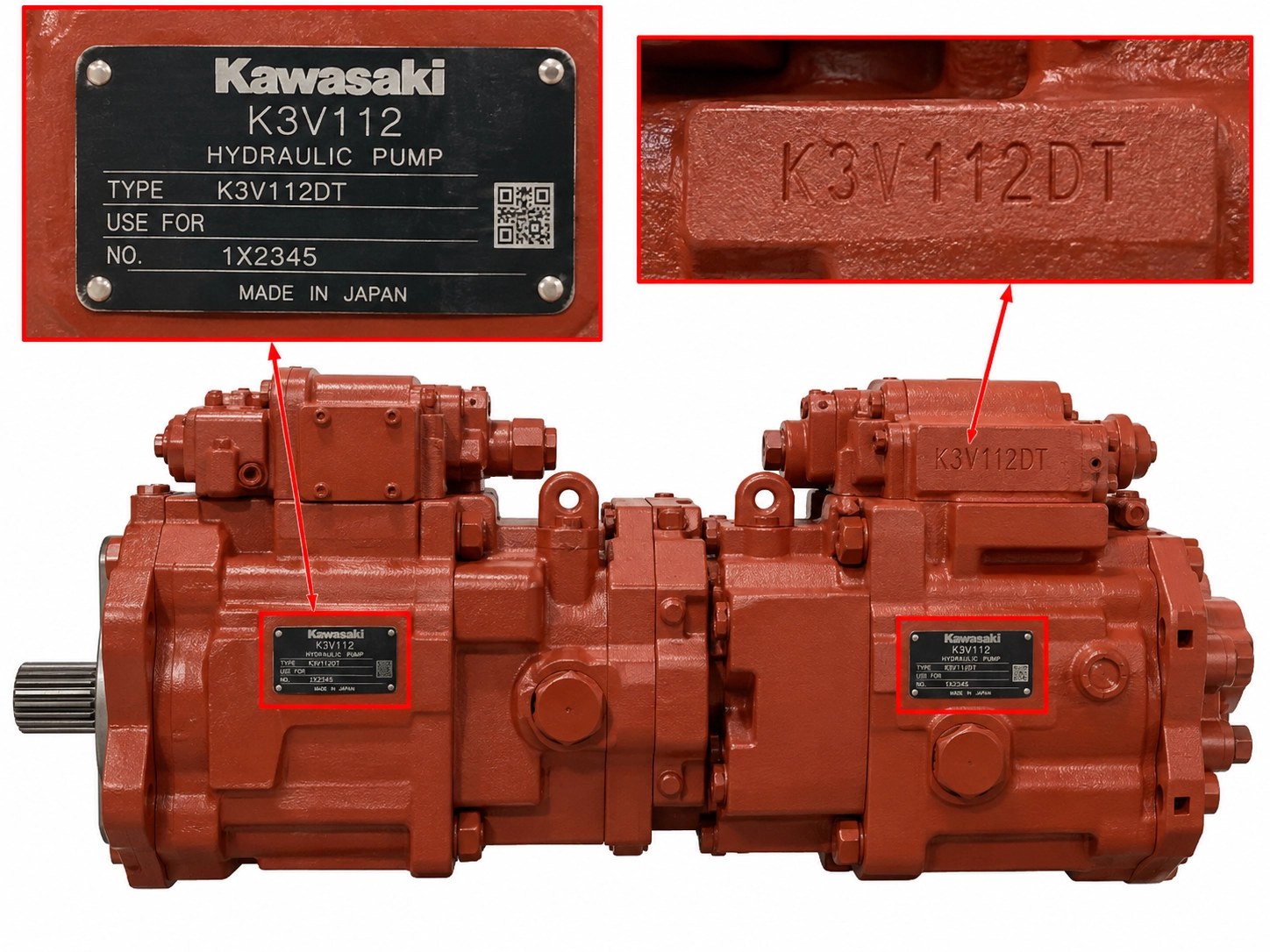

নেমপ্লেট এবং পুরানো অংশ বন্ধ কি পড়া

এটি শনাক্তকরণ রেকর্ড। আপনি একটি উদ্ধৃতি জন্য কাউকে জিজ্ঞাসা করার আগে এটি সংগ্রহ করুন:

1. উভয় ডিজাইন কোড সহ নেমপ্লেট থেকে সম্পূর্ণ মডেল কোড এবং সিরিয়াল নম্বর।
2. ঘূর্ণন, R বা L, খাদ প্রান্ত থেকে দেখা।
3. একটি ডাবল পাম্পের জন্য, প্রতিটি অংশ সামনে বা পিছনের পাম্পের জন্য কিনা।
4. স্প্লাইন দাঁত সামনের এবং পিছনের খাদগুলিতে গণনা করে।
5. উপরে বর্ণিত ছবির সাথে টিল্টিং পিনের দৈর্ঘ্য।
6. নিয়ন্ত্রক কোড, এবং নিয়ন্ত্রক সামনে বা পিছনে কিনা।
7. পাইলট গিয়ার পাম্প বা পিটিও লাগানো হোক না কেন, ছবির সাথে।
8. মেশিন তৈরি, মডেল এবং সিরিয়াল নম্বর এবং মেশিন প্রস্তুতকারকের পাম্পের অংশ নম্বর যদি আপনার কাছে থাকে।

আইটেম 4 এবং 5 পাম্প খোলা প্রয়োজন. যদি এটি এখনও মেশিনে থাকে, বাকিগুলি পাঠান এবং বলুন।

আপনি যদি এটি মেরামত করার পরিবর্তে সম্পূর্ণ পাম্প প্রতিস্থাপন করেন, তাহলেনয়-বিশেষ পাম্প প্রতিস্থাপন চেকলিস্টইন্টারফেস চেক এই তালিকা ছেড়ে কভার.

কাওয়াসাকির পাবলিক ক্যাটালগ অপারেটিং সীমা দেয় কিন্তু পরিধানের সীমা নেই এবং প্রতিস্থাপন-বা-পুনরায় কাজের নিয়ম নেই৷ তারা নির্দিষ্ট মডেলের জন্য পরিষেবা ম্যানুয়ালটিতে বসে, তাই নীচের প্রতিটি সিদ্ধান্তকে কী দেখতে হবে এবং এটি ক্রম অনুসারে কী পরিবর্তন করে তা ফ্রেম করা হয়েছে৷

বিয়ারিং

ক্যাটালগে রেট দেওয়া চাপের পাদটীকা স্থায়িত্ব বর্ণনা করার সময় ভারবহনকারী জীবনকে ব্যতিক্রম হিসাবে চিহ্নিত করে (কাওয়াসাকি হেভি ইন্ডাস্ট্রিজ, ক্যাটালগ KPM1410) উদ্ধৃতির আগে ভারবহন সিদ্ধান্ত নিন, পরে নয়। আপনার মডেলের জন্য ম্যানুয়ালটি একটি বিয়ারিং যা শ্যাফ্ট থেকে টানা হয়েছে তা আবার চালু করার অনুমতি দেয় কিনা তা দেখুন। যদি এটি না হয়, অর্ডারে রোলার এবং সুই বিয়ারিং যোগ করুন।

রোটারি গ্রুপ

ম্যানুয়ালটি সিলিন্ডার ব্লক, পিস্টন বা জুতাগুলির ক্ষতিকে সেট হিসাবে প্রতিস্থাপন করার কারণ হিসাবে বিবেচনা করে কিনা তা দেখুন। হাইড্রোলিক উপাদানগুলির উপর একটি 2016 ফ্লুইড পাওয়ার ওয়ার্ল্ড নিবন্ধে বলা হয়েছে যে ল্যাপিং অভ্যন্তরীণ পরিধানের জন্য উপযুক্ত হতে পারে যেখানে পৃষ্ঠগুলি এখনও গ্রহণযোগ্য সহনশীলতার মধ্যে রয়েছে এবং অন্যথায় ব্যারেল, পিস্টন এবং অন্যান্য অভ্যন্তরীণ অংশগুলি পুনরায় তৈরি বা প্রতিস্থাপন করা হয় (ফ্লুইড পাওয়ার ওয়ার্ল্ড) এটি একটি সাধারণ বিবৃতি, একটি K3V112 ভাতা নয়। এখানে প্রয়োগ করা হয়েছে:

• দৃশ্যমান ক্ষতিব্লক, পিস্টন বা জুতাগুলিতে, যেমন স্কোরিং, পিটিং, ফাটল বা খিঁচুনি চিহ্ন: প্রতিস্থাপনের আশা করুন এবং একটি একক-অংশ এবং একটি সম্পূর্ণ-গ্রুপ উদ্ধৃতি উভয়ের জন্য জিজ্ঞাসা করুন৷
• হালকা পরিধান:রিওয়ার্ক শুধুমাত্র তখনই সম্ভব যদি প্রতিটি মাত্রা প্রস্তুতকারকের সীমার মধ্যে থাকে এবং শুধুমাত্র একটি দোকান আপনার মডেলের জন্য সেই সীমা ধারণ করতে পারে।

এই নির্দেশিকা পরিধান সীমা পুনরুত্পাদন না.

রেগুলেটর এবং পাইলট গিয়ার পাম্প

ম্যানুয়াল এগুলিকে পরিষেবাযোগ্য হিসাবে বিবেচনা করে নাকি সম্পূর্ণ প্রতিস্থাপিত আইটেম হিসাবে বিবেচনা করে তা দেখুন এবং আপনি একটি নিয়ন্ত্রক সিল কিট কেনার আগে এটি নিষ্পত্তি করুন। আপনার মডেলের ম্যানুয়াল অন্যথায় নির্দেশ না দিলে স্ক্রু এবং লক বাদামগুলিকে সামঞ্জস্য করার মতো রেখে দিন।

আপনি ভিতরে যা খুঁজে পান তাও একটি কারণ নির্দেশ করে এবং কারণটি ঠিক করতে হবে বা নতুন অংশগুলি একইভাবে ব্যর্থ হবে। নীচের নিদর্শনগুলি সাধারণভাবে পরিবর্তনশীল পিস্টন পাম্পগুলির উপর একটি 2021 পাওয়ার এবং মোশন নিবন্ধ থেকে এসেছে, যা মেরামত পরিষেবা বিক্রি করে এমন একটি সংস্থার একজন পরিচালকের দ্বারা লেখা (শক্তি এবং গতি) এগুলিকে ক্লু হিসাবে পড়ুন, নির্ণয়ের হিসাবে নয়।

আপনি যে ক্ষতিটি পেয়েছেন তার স্তরে কিনুন, লক্ষণের স্তরে নয়। সারণী হল পূর্ববর্তী বিভাগে উত্সগুলির আমাদের পড়া, একটি প্রস্তুতকারকের নিয়ম নয়।

একটি কিটের নাম কিটটিতে কী আছে তা আপনাকে বলে না। একজন বিক্রেতার যন্ত্রাংশের টেবিলে, "সম্পূর্ণ রোটারি গ্রুপ কিট" নামের সারিটিতে একটি সীল-কিট অংশের নম্বর রয়েছে এবং এটি ট্যান্ডেম পাম্প, নিয়ন্ত্রক, পাইলট গিয়ার পাম্প এবং PTO-এর জন্য সিল এবং O-রিং হিসাবে বর্ণনা করা হয়েছে। সেই নামের একই বিক্রেতার পণ্যের পৃষ্ঠায় একটি সিলিন্ডার ব্লক, ভালভ প্লেট, পিস্টন সেট, রিটেইনার প্লেট, বল গাইড এবং স্প্রিংস (মিশন হাইড্রলিক্স টেবিল; পণ্য পৃষ্ঠা, উভয়ই 9 অক্টোবর 2026 চেক করেছে)। প্রতিটি সরবরাহকারীকে একটি লাইনের জন্য জিজ্ঞাসা করুন-দ্বারা-লাইন তালিকার সাথে অংশ সংখ্যা, পরিমাণ এবং কী বাদ দেওয়া হয়েছে।

টেবিলের শেষ সারির জন্য, একই ফ্লুইড পাওয়ার ওয়ার্ল্ড নিবন্ধে একটি সাধারণ নিয়ম বলা হয়েছে: একটি মেরামত অর্থপূর্ণ হয় যদি এটি একটি নতুন উপাদানের 60 থেকে 70 শতাংশের বেশি খরচ না করে। এটি একটি ব্যতিক্রম যোগ করে। যদি একটি নতুন ইউনিট সহজে উপলব্ধ না হয় এবং একটি গুরুত্বপূর্ণ মেশিন ডাউন থাকে, তবে মেরামত এখনও একটি উচ্চ খরচে ব্যবহারিক হতে পারে। নিয়মটি সাধারণভাবে হাইড্রোলিক উপাদানগুলিকে কভার করে এবং এটি একটি থ্রেশহোল্ড নয়। এটি প্রয়োগ করতে, একটি প্রতিস্থাপন পাম্পের বিতরণ মূল্য দ্বারা সম্পূর্ণ মেরামতের খরচ ভাগ করুন। মেরামতের খরচে অংশ, বিয়ারিং, সীল, শ্রম এবং পরীক্ষা গণনা করুন এবং একই সময়ে উভয় উদ্ধৃতির জন্য জিজ্ঞাসা করুন।

যদি তুলনা প্রতিস্থাপন পয়েন্ট,K3V112 সম্পূর্ণ পাম্প পৃষ্ঠাআমরা যে লেআউট তৈরি করি তা তালিকাভুক্ত করে। এটি একটি সূচনা বিন্দু, একটি উপযুক্ত নিশ্চিতকরণ নয়। এটি আপনার সম্পূর্ণ মডেল কোড এবং একটি অঙ্কন চেক থেকে আসে।

নতুন অভ্যন্তরীণ অংশগুলি ড্রেন লাইন, সাকশন লাইন বা পরিস্রাবণে বসে থাকা কোনও ত্রুটি ঠিক করবে না। অর্ডার আউট হওয়ার আগে তিনটি চেক করা মূল্যবান।

একটি অংশের লেবেল আপনাকে কাগজপত্রের চেয়ে কম বলে যে সরবরাহকারী এটির সাথে পাঠাতে ইচ্ছুক। তিনটি প্রশ্ন প্রায়ই একসাথে চালানো হয় এবং আলাদাভাবে জিজ্ঞাসা করা উচিত:

তৃতীয়টি বিক্রেতা সম্পর্কে একটি প্রশ্ন, অংশ নয়। একটি অনুমোদিত চ্যানেলের বাইরে কেনা একটি অংশ তাই অ-প্রকৃত নয়, এবং একটি অনুমোদন চিঠি নিশ্চিত করে না যে সংস্করণটি আপনার পাম্পের জন্য সঠিক।

উৎপত্তি যাই হোক না কেন, লিখিতভাবে জিজ্ঞাসা করুন:

• সিলিন্ডার ব্লক এবং ভালভ প্লেট একসাথে সরবরাহ করা হয় কিনা এবং কোন হাতের জন্য।
• স্লাইডিং পৃষ্ঠের সাথে কী পরিদর্শন রেকর্ড আসে এবং শিপিংয়ের আগে একটি একত্রিত ঘূর্ণমান গ্রুপ বা পাম্প পরীক্ষা করা হয়েছিল কিনা।
• ওয়ারেন্টি কী কভার করে, কতক্ষণের জন্য এবং সংস্করণটি ভুল হলে কী ঘটবে৷

এই প্রশ্নগুলি শুধুমাত্র অংশগুলি কভার করে। সামগ্রিকভাবে সরবরাহকারীকে বিচার করার জন্য, আমাদের তুলনা দেখুনআসল এবং আফটার মার্কেট হাইড্রোলিক পাম্প.

পুনঃনির্মিত পাম্পটি তেল এবং ইনস্টলেশনের জন্য কাওয়াসাকির প্রকাশিত শর্তের ভিতরে চালাতে হবে। নীচের মানগুলি অক্টোবর 2014 তারিখের ক্যাটালগ KPM1410 থেকে নেওয়া হয়েছে, যা 9 অক্টোবর 2026-এ কাওয়াসাকির K3V/K5V পণ্য পৃষ্ঠা থেকে লিঙ্ক করা সংস্করণ ছিল (কাওয়াসাকি হেভি ইন্ডাস্ট্রিজ) ক্যাটালগ তার প্রযুক্তিগত ডেটাকে সাধারণ মান হিসাবে বর্ণনা করে, গ্যারান্টিযুক্ত নয়।

সান্দ্রতা এবং তাপমাত্রার পরিসংখ্যান হল ক্যাটালগ তালিকার বাইরের রেঞ্জ, প্রস্তাবিত অপারেটিং পয়েন্ট নয়।

ক্যাটালগ ইনস্টলেশন শর্ত দেয়, একটি কমিশনিং ক্রম নয়। পুনর্নির্মাণের পরে প্রথম শুরু, ফ্লাশিং এবং গ্রহণযোগ্যতার জন্য, আপনার মডেলের জন্য পাম্প ম্যানুয়াল এবং মেশিন প্রস্তুতকারকের নির্দেশাবলী অনুসরণ করুন।

আপনি যা পাঠান তার বিপরীতে একজন সরবরাহকারী শুধুমাত্র K3V112 পাম্পের যন্ত্রাংশ নিশ্চিত করতে পারে, তাই এটি একটি বার্তায় পাঠান:

• নেমপ্লেট ফটো সহ উপরের তালিকা থেকে শনাক্তকরণ রেকর্ড
• প্রতিটি অংশ বা কিটের পরিমাণ, আপনার প্রয়োজনের তারিখ এবং ডেলিভারির গন্তব্য
• অনুরোধ করা অংশ, সমাবেশ দ্বারা গোষ্ঠীবদ্ধ, এবং আপনি যে বিকল্পটি উদ্ধৃত করতে চান: সিল কিট, একক অংশ, ঘূর্ণমান গ্রুপ বা সম্পূর্ণ পাম্প
• অংশ সংখ্যা, পরিমাণ এবং বর্জন সহ একটি লাইন-বাই-লাইন কিট তালিকার জন্য একটি অনুরোধ
• অংশগুলির সাথে আপনি যে প্রমাণ চান: উত্স, সন্ধানযোগ্য নথি, পরিদর্শন রেকর্ড, ওয়ারেন্টি শর্তাবলী
• পাম্প ইতিমধ্যে খোলা থাকলে ভালভ প্লেট, সিলিন্ডার ব্লক ফেস এবং জুতার সন্ধান এবং ফটোগুলি-নিচ করুন
• এখন পর্যন্ত করা সিস্টেম চেক: কেস ড্রেন প্রবাহ, কেস চাপ, ছাঁকনি এবং ফিল্টার
• যন্ত্রাংশের উদ্ধৃতি সহ একটি সম্পূর্ণ-পাম্প মূল্যের জন্য একটি অনুরোধ, যাতে আপনি মেরামতের অনুপাত নির্ধারণ করতে পারেন

প্রথম তদন্ত পাঠাতে আপনাকে পাম্প খুলতে হবে না। মডেল কোড, রোটেশন, রেগুলেটর কোড, পরিমাণ এবং গন্তব্য শুরু করার জন্য যথেষ্ট।

এই তালিকা যে কোনো যন্ত্রাংশ সরবরাহকারীর সাথে কাজ করে। Sheungchak এর প্রকাশিত K3V112 পরিসর হল S, DT, DP এবং DTP লেআউটে সম্পূর্ণ পাম্প। যদি আপনার তুলনা প্রতিস্থাপনের দিকে নির্দেশ করে, আমাদের মাধ্যমে নেমপ্লেট ফটো এবং শনাক্তকরণ রেকর্ড পাঠানতদন্ত ফর্ম. একটি মডেল চেক, একটি অঙ্কন চেক এবং একটি উদ্ধৃতি যা প্রস্তাবিত পাম্পের সম্পূর্ণ কনফিগারেশনের জন্য জিজ্ঞাসা করুন৷
