একটি A4VG-তে, নিয়ন্ত্রণ বিকল্পটি সিদ্ধান্ত নেয় কোন সংকেত পাম্পের স্থানচ্যুতি এবং প্রবাহের দিক পরিবর্তন করে: একটি পাইলট চাপ, একটি লিভার, একটি সোলেনয়েড কারেন্ট, বা পাম্প চালিত ইঞ্জিনের গতি। একই আকার, খাদ এবং ফ্ল্যাঞ্জ সহ দুটি পাম্প একই মেশিনে খুব আলাদাভাবে আচরণ করতে পারে। এই নির্দেশিকাটি ইনপুট সিগন্যাল দ্বারা A4VG নিয়ন্ত্রণ বিকল্পগুলি ব্যাখ্যা করে, সিরিজ এবং ডেটা শীট সংস্করণগুলির মধ্যে কোডগুলি কীভাবে আলাদা তা দেখায় এবং নিয়ন্ত্রণের দিকে একটি প্রতিস্থাপন পাম্পের কী মিল থাকতে হবে তা তালিকাভুক্ত করে৷
নম্বরগুলি কোথা থেকে এসেছে তার একটি নোট। গুয়াংডং Sheungchak হাইড্রোলিক প্রযুক্তি কোং, লিমিটেড সরবরাহঅ-OEM নতুন পাম্পএবং Bosch Rexroth এর সাথে অধিভুক্ত নয়। নীচের প্রতিটি মান একটি Bosch Rexroth ডেটা শীট থেকে উদ্ধৃত করা হয়েছে, যার নাম সংস্করণ রয়েছে এবং এর কোনোটিই আমাদের নিজস্ব পরীক্ষার ডেটা নয়। সংস্করণগুলি আলাদা, তাই কোনও চিত্রের উপর নির্ভর করার আগে আপনার পাম্পের সাথে মেলে তা পরীক্ষা করে দেখুন।
A4VG হল একটি ক্লোজ সার্কিট পিস্টন পাম্পহাইড্রোস্ট্যাটিক ড্রাইভ. আপনার যদি প্রথমে সেই সার্কিট টাইপের ব্যাকগ্রাউন্ডের প্রয়োজন হয়, আমাদের দেখুনওপেন সার্কিট এবং ক্লোজ সার্কিট পিস্টন পাম্পের তুলনা.

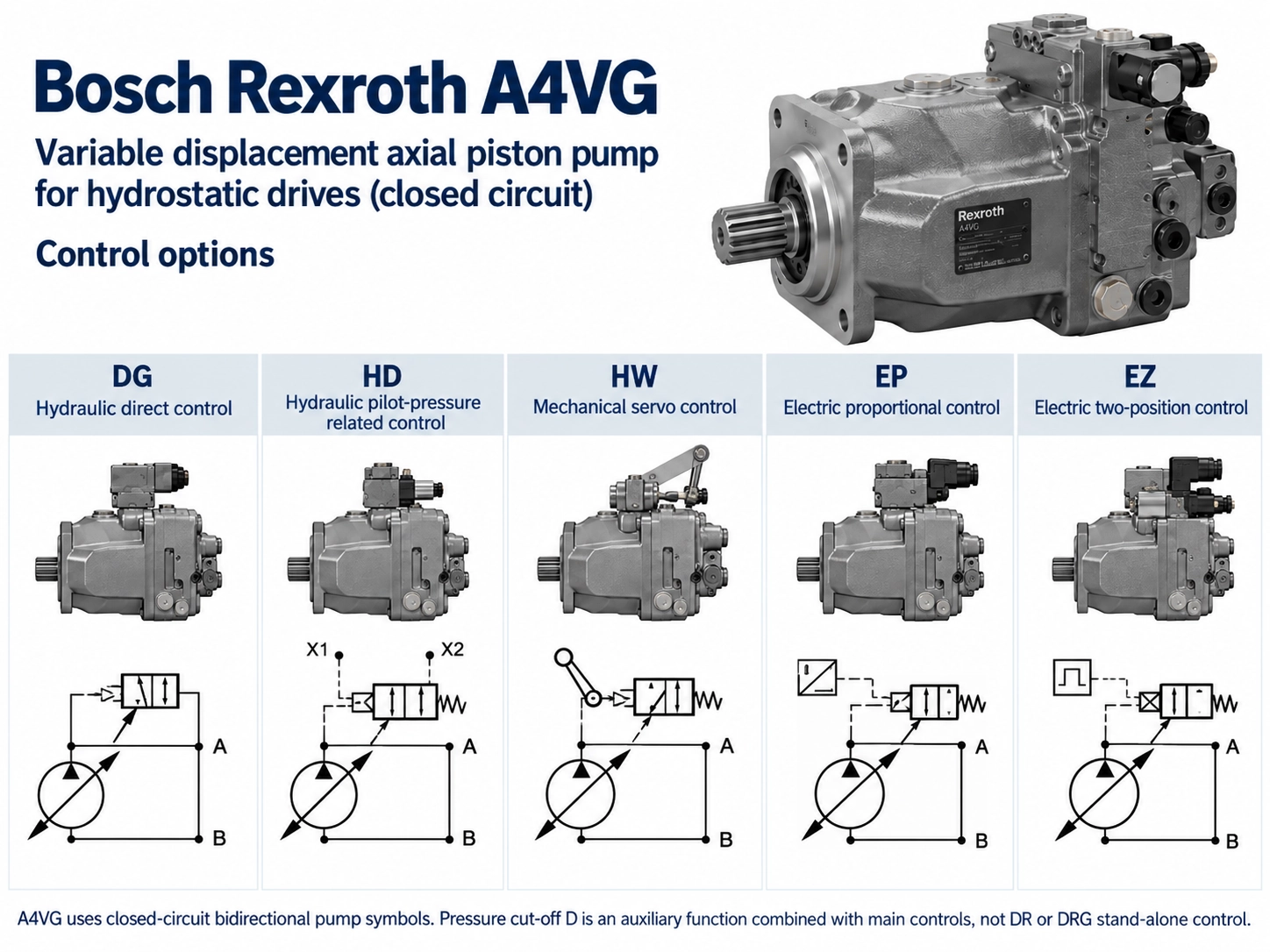

এক নজরে A4VG নিয়ন্ত্রণ বিকল্প
সারণীটি সিরিজ 32 কোডগুলিকে কভার করে যেমন ডেটা শীট RE 92003/06.12 এ তালিকাভুক্ত। সিরিজ 40 এবং পরবর্তী আঞ্চলিক সংস্করণগুলি আংশিকভাবে আলাদা কোড ব্যবহার করে, যেগুলি আরও নীচে তুলনা করা হয়।
| কোড | নিয়ন্ত্রণ প্রকার | ইনপুট সংকেত | সংকেত পরিসীমা | আচরণ | মিন. চাপ নিয়ন্ত্রণ |
|---|---|---|---|---|---|
| HD3 | হাইড্রোলিক আনুপাতিক, পাইলট{0}}চাপ সম্পর্কিত | Y1/Y2 বন্দরে পাইলট চাপ | 6 থেকে 18 বার | সমানুপাতিক | 20 বার |
| HW | হাইড্রোলিক আনুপাতিক, যান্ত্রিক সার্ভো | কন্ট্রোল লিভারের কোণ | 3 ডিগ্রী থেকে 29 ডিগ্রী | সমানুপাতিক | 20 বার |
| ডিজি | জলবাহী, সরাসরি নিয়ন্ত্রিত | X1/X2 পোর্টে চাপ নিয়ন্ত্রণ করুন | সর্বোচ্চ. 40 বার | নিয়ন্ত্রণ চাপ অনুসরণ করে, এছাড়াও সিস্টেম চাপ এবং গতি দ্বারা প্রভাবিত | 25 বার |
| EP3/EP4 | বৈদ্যুতিক সমানুপাতিক, 12 V / 24 V | সোলেনয়েড a বা b এ কারেন্ট | 400 থেকে 1200 mA (12 V); 200 থেকে 600 mA (24 V) | সমানুপাতিক | 20 বার |
| EZ1/EZ2 | বৈদ্যুতিক দুই-বিন্দু, 12 V / 24 V | সোলেনয়েড a বা b পরিবর্তন করা | সর্বনিম্ন. 1.32 A (12 V); 0.67 A (24 V) | শূন্য বা সর্বোচ্চ স্থানচ্যুতি | 25 বার |
| DA1/DA2 | স্বয়ংক্রিয়, গতি সম্পর্কিত, 12 V / 24 V | পাম্প ড্রাইভ গতি; স্যুইচিং solenoid দিক নির্বাচন করে | নিয়ন্ত্রণের শুরু অর্ডার প্রতি কারখানায় সেট করা হয় | ড্রাইভ গতি এবং সিস্টেম চাপ সঙ্গে পরিবর্তনশীল | 25 বার |
সর্বনিম্ন নিয়ন্ত্রণ চাপ 2000 rpm এ দেওয়া হয়, কেস চাপের উপরে, পোর্ট PS এ পরিমাপ করা হয়। এটি নিয়ন্ত্রণের কাজ করার একটি শর্ত এবং এটি বুস্ট প্রেসার সেটিং থেকে আলাদা। সমস্ত সারির উৎস: (বশ রেক্সরথ RE 92003/06.12, pp. 2, 7, 11–16)।
একই সংস্করণে NV তালিকাভুক্ত করা হয়েছে, এমন একটি সংস্করণ যেখানে কোনো নিয়ন্ত্রণ মডিউল লাগানো নেই। ET, একটি বৈদ্যুতিক প্রত্যক্ষ-চালিত নিয়ন্ত্রণ, শুধুমাত্র পরবর্তী সংস্করণগুলিতে প্রদর্শিত হয়৷
হাইড্রোলিক নিয়ন্ত্রণ: HD, HW এবং DG
HD: একটি জয়স্টিক বা পাইলট ভালভ থেকে পাইলট চাপ
এইচডি স্যুট মেশিন যা ইতিমধ্যে একটি হাইড্রোলিক পাইলট সংকেত তৈরি করে। স্থানচ্যুতি হল Y1 এবং Y2 পোর্টের মধ্যে চাপের পার্থক্যের সমানুপাতিক, 6 বার থেকে শুরু হয় এবং সর্বোচ্চ স্থানচ্যুতি 18 বারে পৌঁছায়। পাইলট সিগন্যাল শুধুমাত্র কন্ট্রোল ভালভের স্পুলকে সরিয়ে দেয়, তাই পাইলট প্রবাহ নগণ্য, এবং স্ট্রোকিং পিস্টনে একটি ফিডব্যাক লিভার প্রদত্ত সিগন্যালের জন্য স্থানচ্যুতিকে স্থির রাখে।
পরিষেবার ক্ষেত্রে একটি শর্ত গুরুত্বপূর্ণ: নিরপেক্ষভাবে, এইচডি মডিউলটিকে বহিরাগত পাইলট নিয়ন্ত্রণ যন্ত্রের মাধ্যমে জলাধারে যেতে হবে। একটি পাইলট সার্কিট যা নিষ্কাশন করতে পারে না তা পাম্পে একটি অবশিষ্ট সংকেত ধরে রাখবে (Bosch Rexroth RE 92003/06.12, p. 12)। সিরিজ 40 HP1 কোডের অধীনে একই 6 থেকে 18 বার ব্যাপ্তি ব্যবহার করে, যে ডেটা শীট অনুরোধে শুধুমাত্র 145 থেকে 280 আকারের জন্য তালিকাভুক্ত করে (Bosch Rexroth RE 92004/2020-03-30, pp. 2, 12)।
HW: একটি লিভার বা তারের সংযোগ
HW হল একটি যান্ত্রিক সংযোগের জন্য নিয়ন্ত্রণ। ডিসপ্লেসমেন্ট কন্ট্রোল মডিউলে একটি লিভারের কোণ অনুসরণ করে, এবং লিভার ছেড়ে দেওয়ার সময় স্প্রিং সেন্টারিং পাম্পটিকে নিরপেক্ষ দিকে ফিরিয়ে আনে। লিভার পরিসংখ্যান সংস্করণের উপর নির্ভর করে, তাই তাদের এক সেটে একত্রিত করা উচিত নয়।
| সংস্করণ | নিয়ন্ত্রণ পরিসীমা | থামো | লিভার টর্ক |
|---|---|---|---|
| RE 92003/06.12 | 3 ডিগ্রী থেকে 29 ডিগ্রী | যান্ত্রিক স্টপ ±40 ডিগ্রি (আকার 28 থেকে 71) বা ±35 ডিগ্রি (90 থেকে 250 আকার) | সর্বোচ্চ. 170 Ncm |
| RE-E 92003/2021-08-11 | ±3 ডিগ্রি থেকে ±32 ডিগ্রি (আকার 28 থেকে 71) বা ±34.5 ডিগ্রি (90 থেকে 125 আকার) | 36.5 ডিগ্রী ±1 ডিগ্রীতে গ্রাহক-সাইড স্টপ | সর্বোচ্চ. 170 Ncm |
উভয় সংস্করণেরই মডিউলটিকে রক্ষা করার জন্য সংযোগে একটি ইতিবাচক যান্ত্রিক স্টপ প্রয়োজন। এইচডব্লিউ হল একমাত্র নিয়ন্ত্রণ যা নিরপেক্ষ অবস্থানের সুইচ বহন করতে পারে, একটি পরিচিতি যা নিরপেক্ষভাবে বন্ধ থাকে এবং সাধারণত স্ট্রোকের উপর পাম্পের সাথে ইঞ্জিন স্টার্ট ব্লক করতে ব্যবহৃত হয় (বশ রেক্সরোথ RE 92003/06.12, p. 13; RE-E 92003/2017},{8}-{8})।
ডিজি: স্ট্রোকিং পিস্টনে সরাসরি চাপ নিয়ন্ত্রণ করুন
ডিজি একটি সহজ এইচডি নয়। X1 বা X2 এ নিয়ন্ত্রণ চাপ সরাসরি স্ট্রোকিং পিস্টনে কাজ করে, কোন কন্ট্রোল ভালভ এবং কোন ফিডব্যাক লিভার ছাড়াই। স্থানচ্যুতি নিয়ন্ত্রণ চাপ অনুসরণ করে কিন্তু সিস্টেম চাপ এবং ড্রাইভ গতি দ্বারা প্রভাবিত হয়, তাই একই সংকেত সবসময় একই প্রবাহ দেয় না।
আরও দুটি শর্ত প্রযোজ্য। চাপ কাটা-অফ এবং যেকোন DA কন্ট্রোল ভালভ শুধুমাত্র তখনই কার্যকর হয় যখন DG কন্ট্রোল ফিডিং পাইলট ডিভাইস পোর্ট PS থেকে সরবরাহ করা হয়। এবং ডেটা শীট প্রতিটি ডিজি পাম্পের জন্য একটি আবেদন পর্যালোচনার সুপারিশ করে। সর্বাধিক অনুমোদিত নিয়ন্ত্রণ চাপ হল 40 বার (Bosch Rexroth RE 92003/06.12, p. 11)।
বৈদ্যুতিক নিয়ন্ত্রণ: EP, EZ এবং ET
ইপি: আনুপাতিক সোলেনয়েড
EP এর সাথে, স্থানচ্যুতি সোলেনয়েড a বা b এ বর্তমানের সমানুপাতিক। মেলে প্রথম জিনিস হল ভোল্টেজ, কারণ বর্তমান রেঞ্জগুলি বিনিময়যোগ্য নয়।
| প্যারামিটার | EP3 (12 V) | EP4 (24 V) |
|---|---|---|
| নিয়ন্ত্রণের শুরু | 400 mA | 200 mA |
| নিয়ন্ত্রণের শেষ | 1200 mA | 600 mA |
| স্রোত সীমিত করা | 1.54 A | 0.77 A |
| 20 ডিগ্রিতে নামমাত্র প্রতিরোধ | 5.5 Ω | 22.7 Ω |
| ডিথার ফ্রিকোয়েন্সি | 100 Hz | 100 Hz |
সূত্র: (Bosch Rexroth RE 92003/06.12, p. 14)। এই সিরিজ 32 কোড; সিরিজ 40-এ সংখ্যার অর্থ অন্য কিছু, যা নীচে দেখানো হয়েছে।
আনুপাতিক নিয়ন্ত্রণ সহ এখানে একটি নিরাপত্তা বিন্দু রয়েছে, কারণ অন্যথায় অনুমান করা সহজ। ডেটা শীটে বলা হয়েছে যে এইচডি এবং ইপি কন্ট্রোল মডিউলগুলিতে স্প্রিং রিটার্ন কোনও সুরক্ষা ডিভাইস নয়। অভ্যন্তরীণ দূষণ মডিউলটিকে একটি অনির্ধারিত অবস্থানে আটকে রাখতে পারে এবং মেশিন নির্মাতাকে সিদ্ধান্ত নিতে হবে যে ড্রাইভটিকে নিরাপদ স্টপে আনতে অতিরিক্ত ব্যবস্থা নেওয়া দরকার কিনা। সংকেত অপসারণ শূন্য স্থানচ্যুতির গ্যারান্টি দেয় না (Bosch Rexroth RE 92003/06.12, pp. 12, 14)।
EZ: চালু বা বন্ধ
EZ স্যুইচিং solenoids ব্যবহার করে. a বা b শক্তি যোগ করা নিয়ন্ত্রণ চাপকে সরাসরি স্ট্রোকিং পিস্টনের সাথে সংযুক্ত করে এবং পাম্পটি সেই দিকে সর্বাধিক স্থানচ্যুতিতে যায়; ডি-উজ্জ্বল, এটি শূন্যে ফিরে আসে। ন্যূনতম প্রয়োজনীয় কারেন্ট হল 12 V এ 1.32 A এবং 24 V এ 0.67 A (Bosch Rexroth RE 92003/06.12, p. 15)। একটি EZ পাম্প আনুপাতিকভাবে চালিত করা যায় না, এবং একটি EP পাম্প এটির জন্য একটি ড্রপ{11}} নয়৷
ET: অন্য কিছুর আগে সংস্করণটি পরীক্ষা করুন
ET হল একটি বৈদ্যুতিক, সরাসরি-চালিত নিয়ন্ত্রণ৷ দুটি চাপ হ্রাসকারী ভালভ স্ট্রোকিং সিলিন্ডারে নিয়ন্ত্রণ চাপ সরবরাহ করে এবং প্রদত্ত স্রোতে পৌঁছে যাওয়া স্থানচ্যুতিও পাম্পের গতি এবং কাজের চাপের উপর নির্ভর করে (বশ রেক্সরথ RE-P 92003/2023-10-30, pp. 24–26)। সিরিজ 40 ডেটা শীট তালিকা ET নিয়ন্ত্রণগুলিও (RE 92004/09.2017, pp. 2, 20)।
06.12 সিরিজ 32 সংস্করণ থেকে ET অনুপস্থিত, এবং পরবর্তী সংস্করণগুলি বিভিন্ন আকারের রেঞ্জের জন্য বিভিন্ন ET ভেরিয়েন্টের তালিকা করে। 2023 এশিয়া প্যাসিফিক সংস্করণে, উদাহরণস্বরূপ, ETA/ETB কে BODAS সফ্টওয়্যারের জন্য প্রস্তুত হিসাবে বর্ণনা করা হয়েছে এবং শুধুমাত্র 28, 40 এবং 125 আকারের জন্য তালিকাভুক্ত করা হয়েছে। নতুন সংস্করণ ET-কে 25 বার ন্যূনতম নিয়ন্ত্রণ চাপ গ্রুপে রাখে। একটি ET পাম্পের জন্য, প্রথমে সঠিক ডেটা শীট সংস্করণটি সনাক্ত করুন এবং শুধুমাত্র সেই নথি থেকে কোডটি পড়ুন।
ডিএ কন্ট্রোল ভালভের টাইপ কোডে নিজস্ব অবস্থান রয়েছে, নিয়ন্ত্রণ ডিভাইস থেকে আলাদা:
- 1: কোন DA নিয়ন্ত্রণ ভালভ নেই
- 2: স্থির সেটিং
- 3R / 3L: একটি অবস্থান লিভারের সাথে যান্ত্রিকভাবে সামঞ্জস্যযোগ্য, ডান বা বামে সক্রিয়, যা একটি ইঞ্চি ফাংশন দেয়
- 4: ব্রেকিং ইঞ্চি ভালভ সহ স্থির সেটিং, ব্রেক ফ্লুইড দ্বারা চালিতISO 4925(কোন খনিজ তেল নেই)
- 8: 4 হিসাবে, কিন্তু খনিজ তেলের উপর ভিত্তি করে ব্রেক ফ্লুইডের জন্য
- 7: একটি ইঞ্চি ভালভ হিসাবে ব্যবহৃত একটি পৃথক পাইলট নিয়ন্ত্রণ ডিভাইসের জন্য পোর্ট সহ স্থির সেটিং
সেই তালিকাটি 06.12 সংস্করণের। 2023 এশিয়া প্যাসিফিক সংস্করণে 1, 2, 3R / 3L, 7 এবং 8 ভেরিয়েন্ট তালিকাভুক্ত করা হয়েছে, যার কোন ভেরিয়েন্ট 4 নেই (RE-P 92003/2023-10-30, p. 3)।
ভেরিয়েন্ট 4 এবং 8 শুধুমাত্র DA কন্ট্রোল মডিউল সহ পাম্পগুলিতে উপলব্ধ। ভেরিয়েন্ট 2, 3 এবং 7 এছাড়াও HD, HW, DG এবং EP পাম্পে লাগানো যেতে পারে ওভারলোড থেকে ইঞ্জিনকে রক্ষা করতে, যে কারণে একটি পাম্প কোডেড HD3 বা EP3 এখনও একটি DA ভালভ বহন করতে পারে।
ভেরিয়েন্ট 2 এবং 3-এর জন্য ডেটা শীটে বলা হয়েছে যে নিয়ন্ত্রণের শুরুটি অর্ডারের প্লেইন টেক্সটে বলা হয়েছে এবং কারখানায় সেট করা আছে। একই নথিতে বলা হয়েছে যে DA নিয়ন্ত্রণের জন্য ইঞ্জিন এবং গাড়ির পরামিতিগুলির একটি পর্যালোচনা প্রয়োজন, সুপারিশ করে যে সমস্ত DA অ্যাপ্লিকেশনগুলি প্রস্তুতকারকের অ্যাপ্লিকেশন ইঞ্জিনিয়ারদের দ্বারা পর্যালোচনা করা হবে এবং নিম্নলিখিত পৃষ্ঠায় বলা হয়েছে যে তাদের অবশ্যই অনুমোদিত হতে হবে (Bosch Rexroth RE 92003/06.12, pp. 2, 16–17)৷ একটি পুরানো পরিষেবা ম্যানুয়াল একইভাবে পাম্পগুলিকে ইঞ্জিন এবং গাড়ির পূর্বনির্ধারিত হিসাবে বর্ণনা করে (রেক্সরোথ RA 92003-S, 1997)। সিরিজ 40-এ, DA শুধুমাত্র 110 এবং 125 আকারের জন্য দেওয়া হয় (Bosch Rexroth RE 92004/2020-03-30, p. 2)।
তাই একই কোড মানে একই সেটিং নয়, এবং একই স্টার্ট-এর-কন্ট্রোল মানের সাথে একই কোড এখনও ফিট নিশ্চিত করে না। একটি প্রতিস্থাপন DA পাম্প তিনটি জিনিসের উপর পরীক্ষা করতে হবে: DA ভালভ ভেরিয়েন্ট, স্টার্ট-এর-কন্ট্রোল ভ্যালু, এবং ইঞ্জিন এবং গাড়ির ডেটা যেটির জন্য মূল পাম্প সেট আপ করা হয়েছিল৷
একই নিয়ন্ত্রণ, ভিন্ন কোড: সিরিজ 32, সিরিজ 40 এবং আঞ্চলিক সংস্করণ
যদি আপনার সামনে থাকা ডেটা শীট থেকে একটি নেমপ্লেট কোড অনুপস্থিত থাকে, তবে স্বাভাবিক কারণ হল শীটটি একটি ভিন্ন সিরিজ বা সংস্করণের অন্তর্গত।
নীচের সারণী দুটি কোড সিস্টেমের মধ্যে ফাংশন মানচিত্র. এটি একটি বিনিময় টেবিল নয়. একটি সারির অর্থ এই নয় যে সিরিজ 40 বিকল্পটি প্রতিটি আকারে অর্ডার করা যেতে পারে, বা একটি সিরিজের একটি পাম্প অন্যটির জায়গায় লাগানো যেতে পারে।
| ফাংশন | সিরিজ 32 কোড (RE 92003/06.12) | সিরিজ 40 কোড (RE 92004/09.2017 এবং 2020-03-30) | সিরিজ 40 কোডের জন্য তালিকাভুক্ত মাপ |
|---|---|---|---|
| হাইড্রোলিক আনুপাতিক, পাইলট{0}}চাপ সম্পর্কিত (6 থেকে 18 বার) | HD3 | HP1 | 145 থেকে 280, অনুরোধে; 110 এবং 125 এর জন্য উপলব্ধ নয় |
| হাইড্রোলিক আনুপাতিক, যান্ত্রিক সার্ভো | HW; নিরপেক্ষ অবস্থানের সুইচ হল পৃথক কোড এল | HW2; নিরপেক্ষ অবস্থানের সুইচ সহ HW8 | HW2: 145 থেকে 280. HW8: 110 থেকে 280 |
| হাইড্রোলিক, সরাসরি চালিত | ডিজি | HT1 | 145 থেকে 280; 110 এবং 125 এর জন্য উপলব্ধ নয় |
| বৈদ্যুতিক আনুপাতিক, 12 V / 24 V, স্ট্যান্ডার্ড সোলেনয়েড | EP3/EP4 | EP1/EP2 | 110 থেকে 280 |
| EP3/EP4 মানে কি | স্ট্যান্ডার্ড 12 V / 24 V নিয়ন্ত্রণ | ম্যানুয়াল ওভাররাইড এবং স্প্রিং রিটার্ন সহ 12 V / 24 V | 110 থেকে 280 |
| গতি-সম্পর্কিত DA, 12 V / 24 V | DA1/DA2 | DA1/DA2 | শুধুমাত্র 110 এবং 125 |
সূত্র: কোড টেবিল টাইপ করুন (RE 92003/06.12, p. 2; RE 92004/09.2017, p. 2; RE 92004/2020-03-30, p. 2)।
EP সারিগুলি একটি ভুল আদেশের কারণ হতে পারে। EP3 হল একটি সিরিজ 32 পাম্পের স্ট্যান্ডার্ড 12 V নিয়ন্ত্রণ। একটি সিরিজ 40 পাম্পে স্ট্যান্ডার্ড 12 V কন্ট্রোল হল EP1, এবং EP3 হল ম্যানুয়াল ওভাররাইড এবং স্প্রিং রিটার্ন সহ 12 V সংস্করণ।
একটি সিরিজে একটি কোডকে অন্যটিতে একটি কোডের প্রতিরূপ হিসাবে বিবেচনা করার আগে, চারটি জিনিস নিশ্চিত করুন: সিরিজ, আকার, নিয়ন্ত্রণ বৈকল্পিক এবং ডেটা শীট সংস্করণ। 06.12 সিরিজ 32 ডেটা শীট 28 থেকে 250 মাপ কভার করে এবং দুটি সিরিজ 40 সংস্করণ 110 থেকে 280 মাপ কভার করে, তাই সাইজ 125 একমাত্র যা উভয়ের মধ্যে প্রদর্শিত হয়। দুটি সিরিজে বিভিন্ন চাপের রেটিংও রয়েছে, সিরিজ 32-এর জন্য 400/450 বার নামমাত্র/সর্বোচ্চ এবং সিরিজ 40-এর জন্য 450/500 বার, যা কোন ডেটা শীট প্রযোজ্য তা বলার আরও একটি উপায়।
সিরিজ 32-এর মধ্যে, সংস্করণগুলি আকারের পরিসর এবং ET-তেও একমত নয়।
| সিরিজ 32 সংস্করণ | মাপ আচ্ছাদিত | ET ভেরিয়েন্ট তালিকাভুক্ত |
|---|---|---|
| RE 92003/06.12 | 28 থেকে 250 | কোনোটিই নয় |
| RE-A 92003/06.2018 (Americas, AA4VG) | 28 থেকে 125 | ET5 / ET6, আকার 28 থেকে 71 শুধুমাত্র |
| RE-E 92003/2021-08-11 (ইউরোপ) | 28 থেকে 125 | ET3/ET4, ET7/ET8, BT1/BT2 |
| RE-P 92003/2023-10-30 (এশিয়া প্যাসিফিক) | 28 থেকে 180 | ETA / ETB (আকার 28, 40, 125); ET3 / ET4 (আকার 28, 40); ET7 / ET8 (আকার 125) |
NV 06.12 সংস্করণে তালিকাভুক্ত করা হয়েছে, যখন 2023 এশিয়া প্যাসিফিক সংস্করণের টাইপ কোড টেবিলে কোনও NV সারি নেই। একটি ক্ষেত্র-দ্বারা-ক্ষেত্রে সম্পূর্ণ স্ট্রিং পড়ার জন্য, আমাদের ব্যবহার করুনA4VG মডেল কোড গাইড; এই নিবন্ধটি এটি পুনরাবৃত্তি না.
কি একটি প্রতিস্থাপন A4VG কন্ট্রোল পাশ মেলে আবশ্যক
ক্ষেত্রগুলি আপনি টাইপ কোড থেকে পড়তে পারেন
সিরিজ 32 কোডে এই অবস্থানগুলি নিয়ন্ত্রণের সাথে সম্পর্কিত (Bosch Rexroth RE 92003/06.12, pp. 2–4)। প্রথমে সিরিজ এবং ডেটা শীট সংস্করণটি নিশ্চিত করুন, তারপর একে একে ক্ষেত্রগুলি পড়ুন:
- কন্ট্রোল ডিভাইস এবং ভোল্টেজ: HD3, HW, DG, EP3 / EP4, EZ1 / EZ2, DA1 / DA2
- চাপ কাটা-অফ: ডি, এই সংস্করণে স্ট্যান্ডার্ড হিসাবে তালিকাভুক্ত। 2023 এশিয়া প্যাসিফিক সংস্করণে 28, 40 এবং 125 আকারের জন্য চাপ কাটা-বিহীন সংস্করণের তালিকাও রয়েছে।
- নিরপেক্ষ অবস্থান সুইচ: L, HW শুধুমাত্র
- যান্ত্রিক স্ট্রোক লিমিটার: এম, বাহ্যিকভাবে সামঞ্জস্যযোগ্য
- স্ট্রোকিং চেম্বারের চাপের জন্য পোর্ট X3/X4: T
- DA নিয়ন্ত্রণ ভালভ: 1, 2, 3R / 3L, 4, 7 বা 8
- সুইভেল অ্যাঙ্গেল সেন্সর: আর
- সোলেনয়েড সংযোগকারী: P, বা Q সহ সাপ্রেসার ডায়োড (Q শুধুমাত্র EZ এবং DA এর জন্য)
উদাহরণ হিসেবে, DA1D2 খণ্ডটি 12 V এ গতি-সম্পর্কিত নিয়ন্ত্রণ, চাপ কাটা-অফ, স্থির সেটিং সহ DA নিয়ন্ত্রণ ভালভ হিসাবে পড়ে। EP3D1 12 V সমানুপাতিক বৈদ্যুতিক নিয়ন্ত্রণ, চাপ কাটা-অফ, DA ভালভ নেই।
সেটিংস কোড দেখায় না
তিনটি সেটিংস মূল অর্ডারে প্লেইন টেক্সটে দেওয়া আছে এবং কোডে প্রদর্শিত হয় না:
- DA নিয়ন্ত্রণের শুরু, যেখানে একটি DA ভালভ লাগানো হয়।
- চাপ কাটা-সেটিং। 06.12 সিরিজ 32 ডেটা শীটটি উচ্চ-চাপ রিলিফ ভালভ সেটিং এর 30 বার নীচে হতে হবে এবং 09.2017 সিরিজ 40 ডেটা শীট একই 30 বার মার্জিন দেয় (RE 92003/06.12, p. 55; RE 92003/06.12, p. 55; RE 9201}{47}{420)৷ আপনার পাম্পের সংস্করণে নিয়মটি নিশ্চিত করুন।
- A এবং B পোর্টের জন্য উচ্চ-চাপ রিলিফ ভালভ সেটিংস। 06.12 ডেটা শীটে প্রতিটি ভালভকে ডিফারেনশিয়াল প্রেসার সেটিং হিসাবে অর্ডার করা আছে। এটি 1000 rpm এবং সর্বোচ্চ স্থানচ্যুতি (RE 92003/06.12, p. 54) সেট ভালভ সহ সেই ডিফারেনশিয়াল সেটিং এবং বুস্ট চাপ হিসাবে ক্র্যাকিং চাপ দেয়। একটি ত্রাণ ভালভ চিত্র তাই মেশিনের অপারেটিং চাপ হিসাবে একই সংখ্যা নয়.
কম{0}}চাপের দিকে দুটি চাপও মেশিনের জন্য নিশ্চিত করতে হবে, এবং সেগুলি ভিন্ন জিনিস (RE 92003/06.12, p. 7):
- চাপ সেটিং বুস্ট. ডেটা শীটের নিম্নচাপের দিকটি কেস চাপের থেকে কমপক্ষে 10 বার উপরে থাকার জন্য প্রয়োজন এবং সিস্টেমের উপর নির্ভর করে বুস্ট প্রেসার সেটিং অবশ্যই বেশি হতে হবে। এটি কোনও একক সেটিং মান দেয় না, তাই চিত্রটি মেশিনের ডেটা থেকে আসে।
- পোর্ট PS এ চাপ নিয়ন্ত্রণ করুন। কন্ট্রোল কাজ করার জন্য, EP, HW এবং HD পোর্ট PS-এ পরিমাপ করা 2000 rpm-এ কেস চাপের উপরে কমপক্ষে 20 বার প্রয়োজন। DA, DG এবং EZ 25 বার প্রয়োজন। ডেটা শীট এটিকে সর্বনিম্ন হিসাবে দেয় যা গতি এবং অপারেটিং চাপের উপর নির্ভর করে। এটি একটি বুস্ট ভালভ সেটিং নয়।
যদি প্রতিস্থাপনটি মূল থেকে একটি ভিন্ন নিয়ন্ত্রণ গোষ্ঠীর অন্তর্গত হয়, তাহলে অনুমান করবেন না যে বিদ্যমান বুস্ট সেটিং যথেষ্ট নিয়ন্ত্রণ চাপ দেয়। PS এ চেক করুন।
এই মানগুলি মেশিনের জন্য নির্দিষ্ট, তাই রেফারেন্স মেশিন প্রস্তুতকারকের পরিষেবা ডেটা বা মূল পাম্পের অর্ডার রেকর্ড। আমরা সাধারণ সংখ্যা উদ্ধৃত করি না কারণ মেশিন জুড়ে প্রযোজ্য এমন কিছুই নেই।
নিয়ন্ত্রণগুলির মধ্যে রূপান্তর করার সময়: ডেটা শীটটি একটি HD, HW, EP বা EZ মডিউল পুনরুদ্ধার করার জন্য প্রস্তুত NV সংস্করণটিকে বর্ণনা করে এবং নোট করে যে DA ব্যবহারের জন্য কন্ট্রোল সিলিন্ডারের স্প্রিং সমাবেশ এবং কন্ট্রোল প্লেটে পরিবর্তন প্রয়োজন (RE 92003/06.12, p. 11)৷ এটি একটি লাগানো নিয়ন্ত্রণ অন্যটির জন্য অদলবদল করার বর্ণনা দেয় না।
বিশেষ সংখ্যা সহ পাম্প
টাইপ কোডে, -S-এর একটি প্রত্যয় একটি বিশেষ সংস্করণ চিহ্নিত করে। ডাটা শীট বিশেষ এক্সিকিউশন কি তা বলে না (RE 92003/06.12, p. 4)।
আলাদাভাবে, একটি কন্ট্রোল কোড সম্পূর্ণভাবে স্ট্যান্ডার্ড টেবিল থেকে অনুপস্থিত হতে পারে। একজন হাইড্রোলিক মেরামত বিশেষজ্ঞ খননকারী সুইং ড্রাইভে A4VG পাম্পগুলিতে একটি "MS" নিয়ন্ত্রণ বর্ণনা করেছেন যা স্থানচ্যুতির পরিবর্তে চাপ নিয়ন্ত্রণ করে (InsaneHydraulics)। এটি একজন অনুশীলনকারীর অ্যাকাউন্ট, একটি OEM নথি নয় এবং এটি অন্যান্য বিশেষ সংস্করণগুলিতে কী রয়েছে সে সম্পর্কে কিছুই বলে না।
উভয় ক্ষেত্রেই স্ট্যান্ডার্ড টেবিল আপনাকে বলতে পারে না কি লাগানো হয়েছে। একটি স্ট্যান্ডার্ড পাম্প অর্ডার করার আগে মেশিন নির্মাতার কাছ থেকে সেই পাম্পের স্পেসিফিকেশন বা আসল অর্ডার রেকর্ড পান।
নেমপ্লেট ক্ষতিগ্রস্ত বা অসম্পূর্ণ হলে, আমাদের গাইডএর নেমপ্লেট থেকে একটি হাইড্রোলিক পাম্প সনাক্ত করাআর কি রেকর্ড করতে হবে তা কভার করে। নিয়ন্ত্রণের বাইরের চেকগুলির জন্য, দেখুননয়-পয়েন্ট প্রতিস্থাপন চেকলিস্ট.
পাম্প প্রতিস্থাপন করার আগে কন্ট্রোল-সাইড চেক করুন
একটি পাম্প সমস্যার মতো একটি ত্রুটি নিয়ন্ত্রণ সার্কিটে বসতে পারে, তাই অর্ডার দেওয়ার আগে নিম্নলিখিতগুলি বাতিল করা উচিত:
- কন্ট্রোল সিগন্যাল কি পাম্পে পৌঁছেছে? পূর্ববর্তী AA4VG সিরিজ 3-এর জন্য 1997 Rexroth পরিষেবা ম্যানুয়াল, এর সমস্যা সমাধানের চেকগুলির মধ্যে, নিয়ন্ত্রণ মাধ্যম সংযুক্ত কিনা তা অন্তর্ভুক্ত করে।
- এইচডিতে, পাইলট সাইড কি নিরপেক্ষভাবে ড্রেন করতে পারে? একই ম্যানুয়াল একটি পাম্পের কারণগুলির মধ্যে পাইলট পিছনের চাপকে তালিকাভুক্ত করে যা নিরপেক্ষ অবস্থায় ফিরে আসবে না এবং পাম্পের সাথে মেলে পাইলট ভালভ বক্ররেখা প্রয়োজন।
- solenoid সীসা বা পাইলট লাইন অতিক্রম করা হয়? কোন পোর্ট বা সোলেনয়েড সিগন্যাল গ্রহণ করে তার দিকনির্দেশ নির্ধারণ করা হয়।
- তেল কি যথেষ্ট পরিষ্কার? 06.12 ডেটা শীট কমপক্ষে প্রয়োজনISO 440620/18/15, 19/17/14 তরল তাপমাত্রায় 90 ডিগ্রী থেকে সর্বোচ্চ 115 ডিগ্রী পর্যন্ত শক্ত করা। 2023 এশিয়া প্যাসিফিক সংস্করণ 20/18/15 রাখে এবং তরল সান্দ্রতা 10 mm²/s এর নিচে নেমে গেলে 19/17/14 প্রয়োজন। আপনার পাম্প এবং মেশিনটি আসলে যে তেলের তাপমাত্রা এবং সান্দ্রতা চালায় তার জন্য সংস্করণের বিপরীতে শ্রেণী পরীক্ষা করুন। দূষণ হল কন্ট্রোল মডিউল স্টিকিংয়ের বিবৃত কারণ।
সূত্র: (Rexroth RA 92003-S, 1997; RE 92003/06.12, pp. 6, 12; RE-P 92003/2023-10-30, p. 7)।
ম্যানুয়ালটি পুরানো এবং সিরিজ 3 এর জন্য লিখিত, তাই এটিকে বর্তমান পাম্পের পদ্ধতি হিসাবে নয় বরং চিন্তা করার একটি উপায় হিসাবে বিবেচনা করুন। আপনার মেশিন এবং পাম্প সংস্করণের জন্য পরিষেবা ম্যানুয়াল চেকগুলি নিজেরাই বহন করুন৷
একটি ফোরাম থ্রেডে, একজন লোডারের মালিক রিপোর্ট করেছেন যে একটি দোকানের বেঞ্চ-পাম্প এবং ড্রাইভ মোটরটিকে ভাল হিসাবে পরীক্ষা করেছে এবং ত্রুটিটি রয়ে গেছে। এটি একটি একক প্রতিবেদন এবং সাধারণ কিছুই প্রমাণ করে না। এটি চিত্রিত করে যে পাম্পে একটি ভাল বেঞ্চ ফলাফল নিজেই মেশিনে একটি ত্রুটি সনাক্ত করে না।
নিরপেক্ষ সেটিং বা চাপ সেটিংসের মতো সামঞ্জস্যগুলি সঠিক সিরিজ এবং সংস্করণের জন্য নির্দেশিকা ম্যানুয়াল অনুসরণ করে যোগ্যতাসম্পন্ন কর্মীদের দ্বারা করা উচিত। তারা এখানে আচ্ছাদিত করা হয় না.
আপনার A4VG নিয়ন্ত্রণ কনফিগারেশন নিশ্চিত করুন
প্রতিস্থাপনের নিয়ন্ত্রণের দিকটি পরীক্ষা করার জন্য, সরবরাহকারীর প্রয়োজন:
- নেমপ্লেট থেকে সম্পূর্ণ টাইপ কোড
- নেমপ্লেট এবং কন্ট্রোল মডিউলের একটি পরিষ্কার ছবি
- সিরিজ (32 বা 40) এবং, যদি জানা যায়, ডেটা শীট সংস্করণ
- সোলেনয়েড ভোল্টেজ, যেখানে নিয়ন্ত্রণ বৈদ্যুতিক
- পরিচিত সেটিংস: DA ভালভ বৈকল্পিক এবং নিয়ন্ত্রণের শুরু, চাপ কাটা-অফ, A এবং B-এর জন্য উচ্চ-চাপ রিলিফ ভালভ সেটিংস, চাপের সেটিং বুস্ট, এবং আপনার কাছে থাকলে PS এ পরিমাপ করা চাপ নিয়ন্ত্রণ
- মেশিন তৈরি এবং মডেল, এবং একটি DA পাম্পের জন্য ইঞ্জিন এর সাথে যুক্ত করা হয়
আপনি আমাদের অনুসন্ধান ফর্ম মাধ্যমে এই পাঠাতে পারেনA4VG পাম্প পৃষ্ঠা. আপনার টাইপ কোডের বিপরীতে নিয়ন্ত্রণ ক্ষেত্রগুলির একটি লিখিত তুলনা এবং মেশিনের বিরুদ্ধে এখনও নিশ্চিত হওয়া সেটিংসের একটি তালিকার জন্য জিজ্ঞাসা করুন।
তথ্য শীট উদ্ধৃত
- Bosch Rexroth RE 92003/06.12, A4VG সিরিজ 32
- Bosch Rexroth RE-A 92003/06.2018, AA4VG সিরিজ 32 (আমেরিকা)
- Bosch Rexroth RE-E 92003/2021-08-11, A4VG সিরিজ 32 (ইউরোপ)
- Bosch Rexroth RE-P 92003/2023-10-30, A4VG সিরিজ 32 (এশিয়া প্যাসিফিক)
- Bosch Rexroth RE 92004/09.2017 এবং 2020-03-30, A4VG সিরিজ 40
- Rexroth RA 92003-S (1997), AA4VG সিরিজ 3 অ্যাপ্লিকেশন এবং পরিষেবা ম্যানুয়াল
